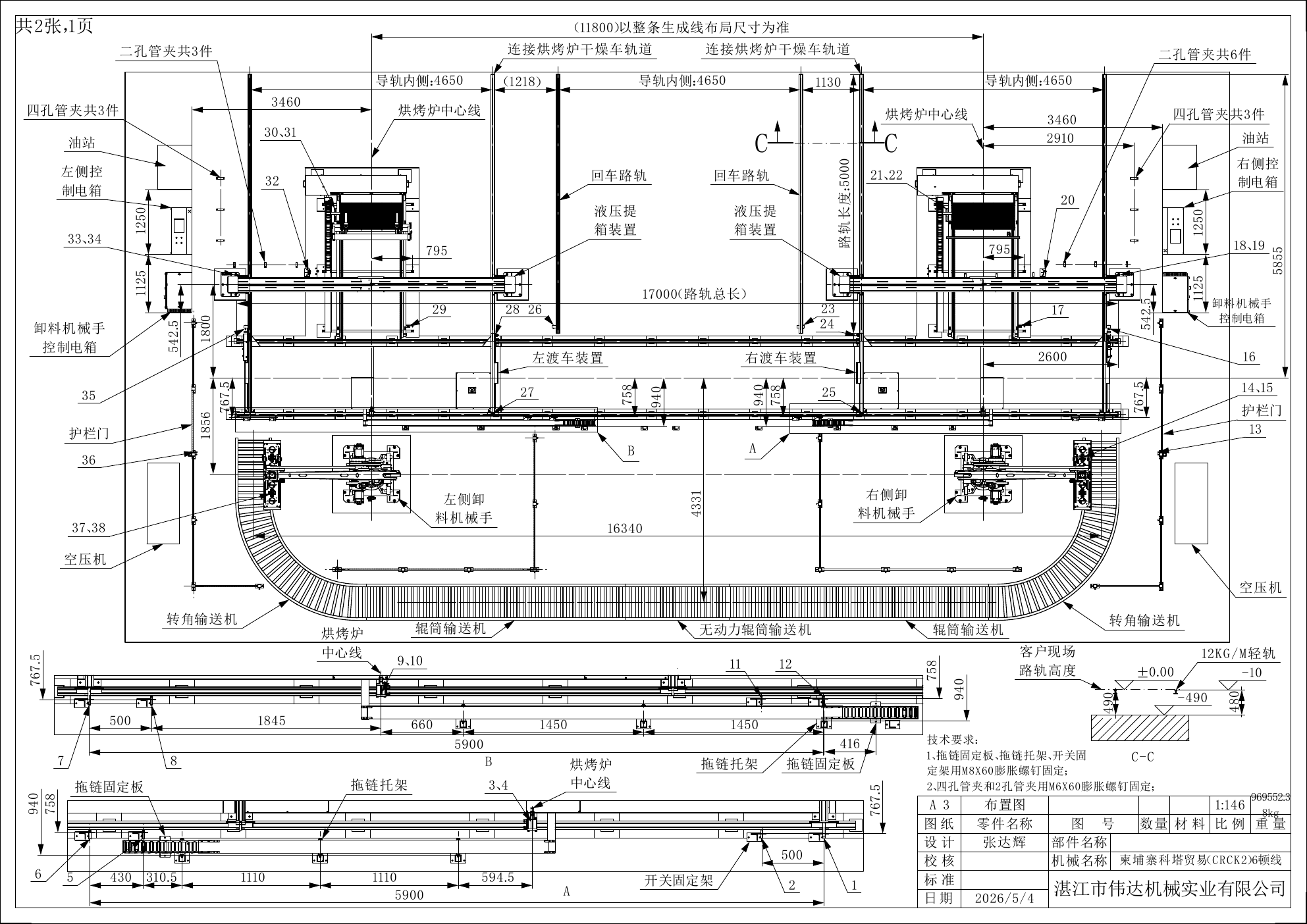

自动卸车装置布局图（1）
左右对称双机总布置：渡车、机械手、PLC 柜、液压站、回车路轨与烘烤炉干燥车轨道接口。图号 969552.3，比例 1:146。
PDF
内嵌预览
桌面浏览器若下方空白，请点上方「打开 PDF」。本图不是 PLC 端子接线表；接线见 对外端子接线指引。
读图提示：图面 1～38 为机械安装序号，与 I0.x / Q 点不能直接等同。路轨总长标注 17000 mm；左右各一套渡车与卸料机械手，与 双机共线 说明一致。
